SYSTÈME D’IRRIGATION À INSTALLER VOUS-MÊME

Irrigation DépôtMD vous offre une façon très simple afin de réaliser votre système d’irrigation pour la pelouse, les fleurs, la haie de cèdres et le potager de votre résidence.

Irrigation DépôtMD vous offre les plus grandes marques aux meilleurs prix. Matériel pour les professionnels pour une installation de professionnel à une fraction du prix.

Chez Irrigation DépôtMD vous aurez le support et les conseils. Pas le numéro de l'allée donné par le commis saisonnier du magasin du coin....

NB. Texte utile, texte important, texte bla-bla.

Pour débuter, il vous faudra déterminer la source d’eau de votre futur système d'irrigation.

thode 1  Robinet extérieur 1/2 PDFPDF
Méthode 2  Tuyau principal intérieur de la maison en 3/4 PDFPDF

La différence ? C’est le débit d’eau qui passe par le tuyau ¾ versus le tuyau ½ du robinet extérieur. Pour un terrain résidentiel, les 2 types de raccordement se font. Toutefois, il sera préférable de se relier à la tuyauterie ¾ à l’intérieur de la maison. L’avantage sera d’avoir moins de zone d’arrosage, donc un temps plus court pour arroser la même superficie de terrain. Ce qui est non négligeable avec la réglementation et les restrictions d’arrosage des municipalités.

Méthode 1- Système d’irrigation relié au robinet extérieur

  • Tous les carrés sur le plan représentent un gicleur.
  • Chaque gicleur arrose le pied du suivant pour avoir un arrosage uniforme.
  • Chaque couleur représente une zone.
  • Chaque zone à le même type de gicleur.
  • Total de 8 zones, incluant une zone de tuyau goutte-à-goutte pour la haie de cèdres.
  • Diamètre de la tuyauterie utilisée ¾.

Emplacement des gicleurs et boîtes de vannes

Plan Système Irrigation DIY

Exemple d'un système d’irrigation de 8 zones. Pourquoi 8 zones ? Parce que le débit d'eau qui arrive dans la maison n'est pas suffisant pour arroser tout le terrain en même temps. Voilà la principale raison pourquoi un système d'irrigation se divise en plusieurs zones d'arrosage. Également très important de ne pas mélanger les différents types de gicleurs sur une même zone. Le temps d'arrosage n'est pas le même. Exemple; un gicleur rotatif prendra 2 à 3 fois plus de temps d'arrosage versus un gicleur de type spray pour la même quantité de précipitation.

Principaux Composants

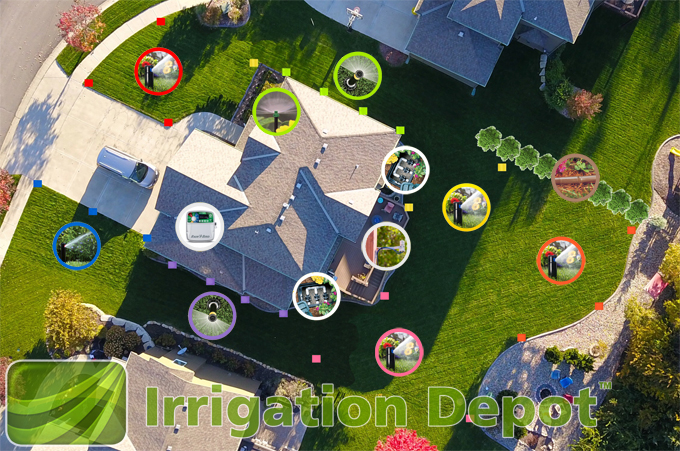

Plan Système d'irrigation et Composants Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Micro Spray pour Plantation Arroseurs Spray pour Distances de moins de 4,6 m (15') Vannes d'Irrigation Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Tuyaux Goutte-à-Goutte Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Pluviomètres et Détecteurs de Pluie Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Vannes d'Irrigation Arroseurs Spray pour Distances de moins de 4,6 m (15') Programmateurs d'irrigation Arroseurs Rotatifs pour Moyennes Distances
Image avec bulles interactives et liens vers les pages des produits.

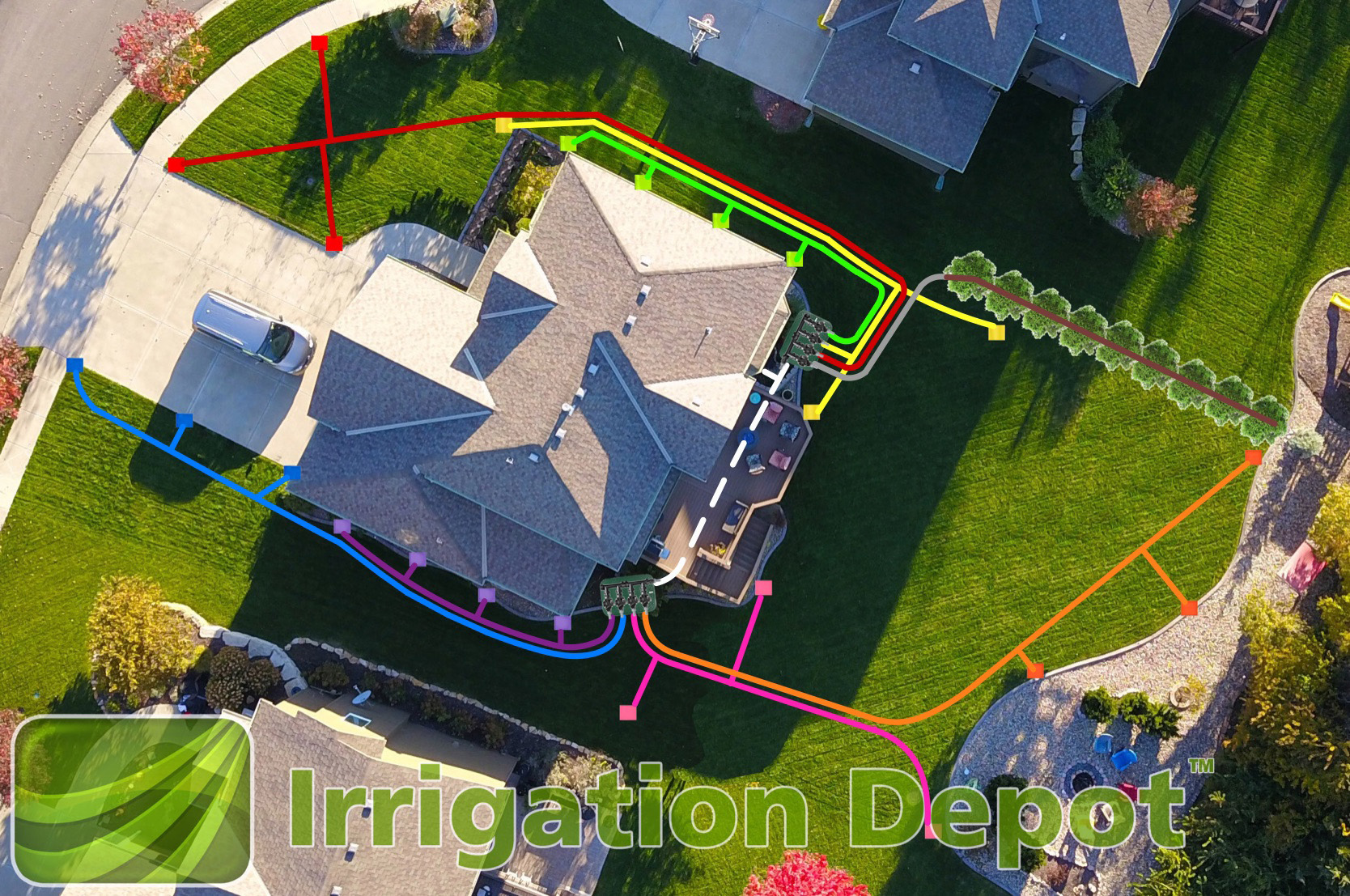

Emplacement de la tuyauterie

Plan Système Irrigation DIY et Tuyauterie



Liste des kits utilisés pour réaliser ce système

Irrigation DépôtMD a créé une multitudes de kits afin de réaliser votre système d'irrigation facilement. Nous vous offrons également le choix des raccords à insertion ou les raccords Blu-Lock.

Tableau pour l'achat en kit d'un système d'irrigation relié à un robinet
Item 1 Kit pour relier son système d'irrigation au robinet. Lien PDFPDF
Item 2

Kit de zone incluant, gicleurs, raccords et colliers. Voir le tableau ci-dessous.


# Zone Couleur Zone
Description
Version Raccords Insertion
Version Raccords Blu-Lock PDF du Montage
1 Rouge Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
2 Jaune Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
3 Vert Arrosage d’une distance de - de 4,6 m (15') Lien Lien PDFPDF
4 Orange Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
5 Rose Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
6 Mauve Arrosage d’une distance de - de 4,6 m (15') Lien Lien PDFPDF
7 Bleu Arrosage d’une distance de 4,8 à 6 m (16' à 20') Lien Lien PDFPDF
8   Arrosage avec tuyau goutte-à-goutte de la haie de cèdres. Max 91 m (300') linéaires Lien
Item 3
Ensembles de collecteur de vannes. Lien PDFPDF
Item 4
Boîtes de vannes. Lien PDFPDF
Item 5

Fils multiconducteurs pour relier les vannes au programmateur. Un brin par zone + un brin pour le commun.

Ajouter 2 brins pour un pluviomètre. (Le pluviomètre est obligatoire dans la majorité des villes).

Lien
Item 6

Choisir son programmateur en fonction du nombre de zone de votre système.

Installation idéale: Cabanon, garage, mur extérieur.

Lien
Item 7

Pluviomètre également appelé détecteur de pluie.

Installation idéale: Gouttière de cabanon, poteau de balcon, poteau de clôture ou autres.

Lien
Item 8

Outils pour faciliter l’installation. NB. L'achat de la paire de pince pour les colliers d'irrigation se paye toute seule car le collier d'irrigation entièrement en acier inoxydable coûte presque 3 fois moins qu'un collier à visse.Le collier d'irrigation est inclu dans nos kits.

Le coupe tuyau est fortement recommandé pour une coupe franche et sans résidu de plastique dans la tuyauterie. La coupe de la tuyauterie avec une scie n'est pas recommandé. Les résidus de plastiques amèneront plusieurs problèmes aux vannes.

Lien



Pour débuter votre projet de sysme d'irrigation relié à un robinet extérieur

Étape 1
  • À l'aide d'un manomètre, prendre la pression de l'eau sur votre robinet en vous assurant qu'il n'y a aucune consommation d'eau à l'intérieur de la maison.
Étape 2
Étape 3
  • Effectuer le plan à l'échelle de votre terrain sur le papier graphique. Exemple
Étape 4
  • Déterminer l'emplacement des gicleurs semblable à notre exemple.
    • Kits pour arrosage d'une distance de - de 4,6 m (15') Espacement
    • Kits pour arrosage d'une distance de 4,8 m à 6 m (16' à 20') Espacement
    • Kits pour arrosage d'une distance de 6 m à 9,1 m (20' à 30') Espacement
    • Kits pour haie de cèdres. Maximum 91 m (300') linéaires
Étape 5
  • Sélectionner à l'aide du tableau ci-haut les différents kits en fonction de l'emplacement des gicleurs sur votre plan.
Étape 6
  • Déterminer l'emplacement du collecteur ou des collecteurs de vannes.
Étape 7
  • Tracer la tuyauterie des différentes zones.
Étape 8
  • Déterminer l'emplacement du programmateur et du pluviomètre.
Étape 9
  • Consulter les guides d'installation suggérés ci-bas. Ces guides sont des compléments et ne perdez pas de vue que l'essentiel est résumé dans la méthode 1 ou 2 de nos 2 exemples. En achetant en kit, vous éviterez les erreurs les plus communes du débutant.
Étape 10
  • Planifier l'achat de toutes vos pièces et placer votre commande via notre site web.
  • NB suite à la covid-19 (Saison 2020-2021-2022). Le matériel est difficile à obtenir auprès des différents manufacturiers. En 2021 il y a eu 3 augmentations de coût (mai, juillet et octobre). 2022 s'annonce similaire. Pour donner une idée, plusieurs matériaux sont commandés jusqu'à 7 mois d'avance.
  • Pour la méthode 1 relié à un robinet, vous devez sélectionner seulement les kits correspondands à ce type de raccordement.
  • Nous conseillons de ne pas dépasser 6 GPM (6 gallons par minute).
  • Également avoir une pression de 55 PSI et plus à votre robinet extérieur.
  • Nous conseillons d'installer un maximum de 4 gicleurs sprays pour petite distance avec buse ouverte de 0 à 270 degrés. Ce type de gicleur est conseillé pour un arrosage de moins de 4,6 m (15').
  • Nous conseillons d'installer un maximum de 3 gicleurs rotatifs pour moyenne ou longue distance avec une buse maximale de 2 GPM. Ce type de gicleur est conseillé pour un arrosage de plus de 4,8 m (16')
  • ll est préférable d’acheter la tuyauterie dans un magasin local car le coût de la livraison pour ce produit est trop élevé.



Guides suggérés pour l'installation de votre système d'irrigation

Guide d'installation Blu-Lock pour votre système d'irrigation

 Guide d'installation Blu-Lock™ pour votre système d'irrigation - Ang

Ce guide est en anglais, mais il y a passablement d'information avec illustrations. Bien que ce guide utilise les raccords Blu-Lock. Le principe demeure le même avec les raccords à insertion. Ne perdez pas de vue que l'essentiel est résumé dans la méthode 1 ou 2 de nos 2 exemples. Que l'achat en kit vous simplifie grandement l'installation. Ça deviens comme un jeu de lego®. Nous avons simplifié au maximum la méthode d'installation et compréhension pour le bricôleur.

Guide d'installation Hunter pour votre système d'irrigation

 Guide d'installation Hunter™ pour votre système d'irrigation - Français

 Excellent guide en français. La marque Hunter est une marque de confiance et apprécié des professionnels.

Guide d'installation de Micro Irrigation pour votre système d'irrigation

 Guide d'installation pour Micro Irrigation - Ang

Ce guide est parfait pour l'installation de la micro irrigation pour les jardins, potagers, plantes en pots, jardinières, plates-bandes et espaces paysager. Il y a plusieurs exemples incluant les numéros des pièces à utiliser. Vous pouvez chercher les numéros via le moteur de recherche de notre site web.



Trancheur pour effectuer des tranchés pour l'installation d'un système d'irrigation

Si vous effectuez le travail avant la tourbe c'est l'idéal. Avec le gazon, c'est juste un peu plus long.

La location d'un trancheur est une excellente idée.

Ce type de machinerie se trouve dans les centres de location d'outils. Pas dans tous les centres mais dans plusieurs. Une location d'une matinée et le tour est joué !

Trancheur pour effectuer des tranchés pour l'installation d'un système d'irrigation



  • Vous avez des questions ? Nous répondons à tous les courriels en moins de 24 heures.
  • Tous les guides et PDF se retrouvent également dans notre section Informations Techniques





Méthode 2- Système d’irrigation relié au tuyau principal intérieur de la maison en 3/4''

  • Tous les carrés sur le plan représentent un gicleur.
  • Chaque gicleur arrose le pied du suivant pour avoir un arrosage uniforme.
  • Chaque couleur représente une zone.
  • Chaque zone à le même type de gicleur.
  • Total de 7 zones, incluant une zone de tuyau goutte-à-goutte pour la haie de cèdres.
  • Diamètre de la tuyauterie utilisée ¾.

Emplacement des gicleurs et boîtes de vannes

Plan Système Irrigation DIY

Exemple d'un système d’irrigation de 7 zones. Pourquoi 7 zones ? Parce que le débit d'eau qui arrive dans la maison n'est pas suffisant pour arroser tout le terrain en même temps. Voilà la principale raison pourquoi un système d'irrigation se divise en plusieurs zones d'arrosage. Également très important de ne pas mélanger les différents types de gicleurs sur une même zone. Le temps d'arrosage n'est pas le même. Exemple; un gicleur rotatif prendra 2 à 3 fois plus de temps d'arrosage versus un gicleur de type spray pour la même quantité de précipitation.

Principaux Composants

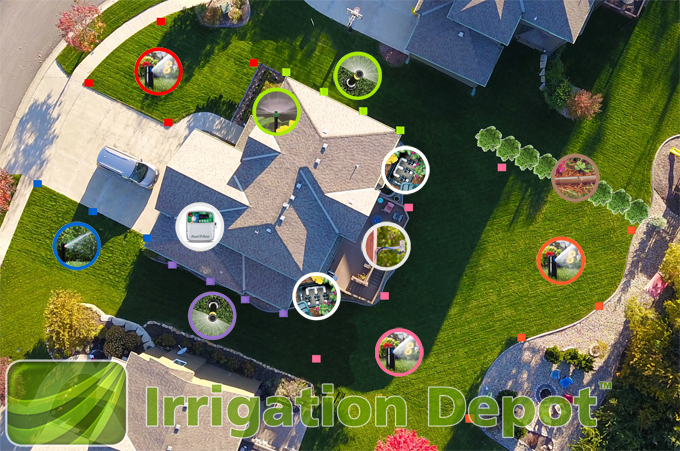

Plan Système d'irrigation et Composants Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Micro Spray pour Plantation Arroseurs Spray pour Distances de moins de 4,6 m (15') Vannes d'Irrigation Tuyaux Goutte-à-Goutte Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Pluviomètres et Détecteurs de Pluie Arroseurs Rotatifs pour Distances de 6 m à 9,1 m (20' à 30') Vannes d'Irrigation Arroseurs Spray pour Distances de moins de 4,6 m (15') Programmateurs d'irrigation Arroseurs Rotatifs pour Moyennes Distances
Image avec bulles interactives et liens vers les pages des produits.

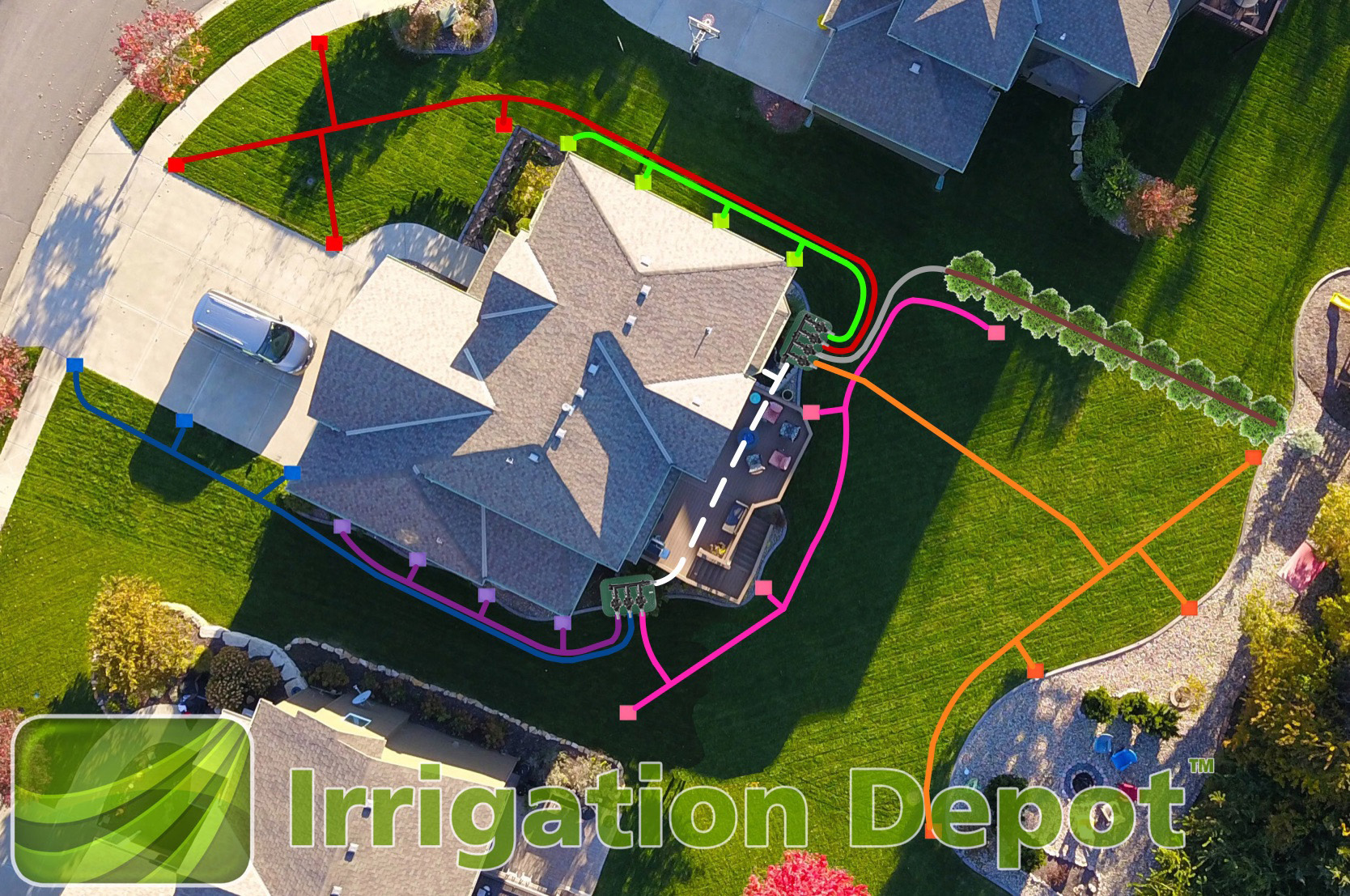

Emplacement de la tuyauterie

Plan Système Irrigation DIY et Tuyauterie



Liste des kits utilisés pour réaliser ce système

Irrigation DépôtMD a créé une multitudes de kits afin de réaliser votre système d'irrigation facilement. Nous vous offrons également le choix des raccords à insertion ou les raccords Blu-Lock.

Tableau pour l'achat en kit d'un système d'irrigation
Item 1 Kit pour relier son système d'irrigation au tuyau principal intérieur de la maison en 3/4 Lien PDFPDF
Item 2

Kit de zone incluant, gicleurs, raccords et colliers. Voir le tableau ci-dessous.


# Zone Couleur Zone
Description
Version Raccords Insertion
Version Raccords Blu-Lock PDF du Montage
1 Rouge Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
2 Jaune Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
3 Vert Arrosage d’une distance de - de 4,6 m (15') Lien Lien PDFPDF
4 Orange Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
5 Rose Arrosage d’une distance de 6 à 9,1 m (20' à 30') Lien Lien PDFPDF
6 Mauve Arrosage d’une distance de - de 4,6 m (15') Lien Lien PDFPDF
7 Bleu Arrosage d’une distance de 4,8 à 6 m (16' à 20') Lien Lien PDFPDF
8   Arrosage avec tuyau goutte-à-goutte de la haie de cèdres. Max 91 m (300') linéaires Lien
Item 3
Ensembles de collecteur de vannes. Lien PDFPDF
Item 4
Boîtes de vannes. Lien PDFPDF
Item 5

Fils multiconducteurs pour relier les vannes au programmateur. Un brin par zone + un brin pour le commun.

Ajouter 2 brins pour un pluviomètre. (Le pluviomètre est obligatoire dans la majorité des villes).

Lien
Item 6

Choisir son programmateur en fonction du nombre de zone de votre système.

Installation idéale: Cabanon, garage, mur extérieur.

Lien
Item 7

Pluviomètre également appelé détecteur de pluie.

Installation idéale: Gouttière de cabanon, poteau de balcon, poteau de clôture ou autres.

Lien
Item 8

Outils pour faciliter l’installation. NB. L'achat de la paire de pince pour les colliers d'irrigation se paye toute seule car le collier d'irrigation entièrement en acier inoxydable coûte presque 3 fois moins qu'un collier à visse.Le collier d'irrigation est inclu dans nos kits.

Le coupe tuyau est fortement recommandé pour une coupe franche et sans résidu de plastique dans la tuyauterie. La coupe de la tuyauterie avec une scie n'est pas recommandé. Les résidus de plastiques amèneront plusieurs problèmes aux vannes.

Lien



Pour débuter votre projet de système d'irrigation relié tuyau principal intérieur de la maison en 3/4

Étape 1
  • À l'aide d'un manomètre, prendre la pression de l'eau sur votre robinet en vous assurant qu'il n'y a aucune consommation d'eau à l'intérieur de la maison.
Étape 2
Étape 3
  • Effectuer le plan à l'échelle de votre terrain sur le papier graphique. Exemple
Étape 4
  • Déterminer l'emplacement des gicleurs semblable à notre exemple.
    • Kits pour arrosage d'une distance de - de 4,6 m (15') Espacement
    • Kits pour arrosage d'une distance de 4,8 m à 6 m (16' à 20') Espacement
    • Kits pour arrosage d'une distance de 6 m à 9,1 m (20' à 30') Espacement
    • Kits pour haie de cèdres. Maximum 91 m (300') linéaires
Étape 5
  • Sélectionner à l'aide du tableau ci-haut les différents kits en fonction de l'emplacement des gicleurs sur votre plan.
Étape 6
  • Déterminer l'emplacement du collecteur ou des collecteurs de vannes.
Étape 7
  • Tracer la tuyauterie des différentes zones.
Étape 8
  • Déterminer l'emplacement du programmateur et du pluviomètre.
Étape 9
  • Consulter les guides d'installation suggérés ci-bas. Ces guides sont des compléments et ne perdez pas de vue que l'essentiel est résumé dans la méthode 1 ou 2 de nos 2 exemples. En achetant en kit, vous éviterez les erreurs les plus communes du débutant.
Étape 10
  • Planifier l'achat de toutes vos pièces et placer votre commande via notre site web.
  • NB suite à la covid-19 (Saison 2020-2021-2022). Le matériel est difficile à obtenir auprès des différents manufacturiers. En 2021 il y a eu 3 augmentations de coût (mai, juillet et octobre). 2022 s'annonce similaire. Pour donner une idée, plusieurs matériaux sont commandés jusqu'à 7 mois d'avance.
  • Pour la méthode 1 relié à un robinet, vous devez sélectionner seulement les kits correspondands à ce type de raccordement.
  • Nous conseillons de ne pas dépasser 6 GPM (6 gallons par minute).
  • Également avoir une pression de 55 PSI et plus à votre robinet extérieur.
  • Nous conseillons d'installer un maximum de 4 gicleurs sprays pour petite distance avec buse ouverte de 0 à 270 degrés. Ce type de gicleur est conseillé pour un arrosage de moins de 4,6 m (15').
  • Nous conseillons d'installer un maximum de 3 gicleurs rotatifs pour moyenne ou longue distance avec une buse maximale de 2 GPM. Ce type de gicleur est conseillé pour un arrosage de plus de 4,8 m (16')
  • ll est préférable d’acheter la tuyauterie dans un magasin local car le coût de la livraison pour ce produit est trop élevé.



Guides suggérés pour l'installation de votre système d'irrigation

Guide d'installation Blu-Lock pour votre système d'irrigation

 Guide d'installation Blu-Lock™ pour votre système d'irrigation - Ang

Ce guide est en anglais, mais il y a passablement d'information avec illustrations. Bien que ce guide utilise les raccords Blu-Lock. Le principe demeure le même avec les raccords à insertion. Ne perdez pas de vue que l'essentiel est résumé dans la méthode 1 ou 2 de nos 2 exemples. Que l'achat en kit vous simplifie grandement l'installation. Ça deviens comme un jeu de lego®. Nous avons simplifié au maximum la méthode d'installation et compréhension pour le bricôleur.

Guide d'installation Hunter pour votre système d'irrigation

 Guide d'installation Hunter™ pour votre système d'irrigation - Français

 Excellent guide en français. La marque Hunter est une marque de confiance et apprécié des professionnels.

Guide d'installation de Micro Irrigation pour votre système d'irrigation

 Guide d'installation pour Micro Irrigation - Ang

Ce guide est parfait pour l'installation de la micro irrigation pour les jardins, potagers, plantes en pots, jardinières, plates-bandes et espaces paysager. Il y a plusieurs exemples incluant les numéros des pièces à utiliser. Vous pouvez chercher les numéros via le moteur de recherche de notre site web.



Trancheur pour effectuer des tranchés pour l'installation d'un système d'irrigation

Si vous effectuez le travail avant la tourbe c'est l'idéal. Avec le gazon, c'est juste un peu plus long.

La location d'un trancheur est une excellente idée.

Ce type de machinerie se trouve dans les centres de location d'outils. Pas dans tous les centres mais dans plusieurs. Une location d'une matinée et le tour est joué !

Trancheur pour effectuer des tranchés pour l'installation d'un système d'irrigation



  • Vous avez des questions ? Nous répondons à tous les courriels en moins de 24 heures.
  • Tous les guides et PDF se retrouvent également dans notre section Informations Techniques
